冲击式制砂机
  • 厂家直销
  • 全程跟踪
  • 免费安装

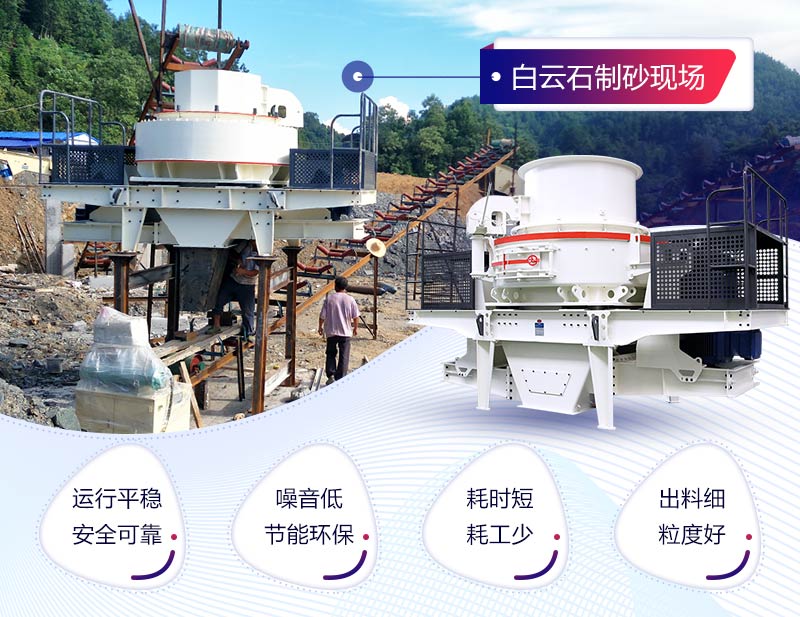

冲击式制砂机

欢迎来厂参观免费试机,多种型号,供您选择

进料粒度 进料粒度: ≤60mm

生产能力 生产能力: 12-650t/h

产品简介:应用范围:用于矿山、水泥、建材、化工、铁路等行业制砂工艺。

产品介绍

制砂机,业内也常叫作制沙机、打砂机、碎沙机、磨沙机等等,它们其实都是指的同一款设备。该款设备是中、德联合研发,其结合了国内制砂生产方面的实际情况,同时考虑到各个地区制沙原料的性质不同,是倾力打造的一款具有国内技术水平的制沙、整形设备。

目前我公司生产的制砂机已经替代锤式破碎机、对辊破碎机、棒磨机等传统兼职制沙设备,成为了砂石行业的生产主力,由其加工而成的高品质机制砂被广泛用于市政、高层建筑、桥梁、水利、高速公路(铁路)等大型、重要的工程项目建设。

我公司生产的制砂机适用于各种中硬或者坚硬物料的破碎制沙,针对鹅卵石、石英石、石灰石、砂岩、多种金属矿石、水泥块、金刚砂、玻璃原料、建筑砂石以及各种冶金矿渣等,尤其是鹅卵石、花岗岩、石英岩、青石等材料具有非常好的制沙效果。

性能优势

1、成本低,磨损小

制砂机合理简单的结构、使其在生产过程中可低成本运行,采用“石打石”破碎原理大大减小了物料对易损件的磨损,降低了设备运行成本

2、功能齐全,制砂效果好

具有细碎、粗磨功能;能够全中心进料,也可瀑落与中心同时进料;可对石料单独制沙,也能单独整形,还可以制沙、整形同时进行,成品砂石粒形好,针片状含量低,适宜骨料整形、人工制砂及高等级公路骨料生产

3、物料适用范围广

可加工200多种自然界石料,包含多种中硬、特硬物料;能够加工含水份8%左右的石料,受物料水分含量影响小

4、节能,粉尘污染小

整机密封可靠,工作时噪声低于75分贝;配置恰当的环保设施,可大大降低现场粉尘量;产品呈立方体,堆积密度大,铁污染非常小,更节能

工作原理

全中心进料(石打铁)、瀑落与中心进料(石打石)两者的基本工作原理相同,不同的是全中心进料时将散料锥卸掉(或把散料盘完全打开),物料全部从进料口直接落入分料盘中,经分料盘中间直接进入甩轮中。下面我们详细介绍一下两个的工作原理。

“石打铁”工作原理

物料落入制砂机进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从制砂机甩轮内射出,先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到制砂机涡流腔的顶部,又改变其运动方向,偏转向下运动,之后与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用,被破碎的物料后由设备下部的排料口排出。

“石打石”工作原理

物料由进料斗进入制砂机,经分料器将物料分成两部分,一部分由制砂机分料器中间进入高速旋转的叶轮中(中心进料),在叶轮内被迅速加速,其速度可达数十倍重力,在高速离心力的作用下,以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,首先同由分料器四周自由落下的一部分物料(周边进料瀑落)产生高速撞击、粉碎,然后一起冲击到涡支腔内物料衬层上(石打石),被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次或多次机率撞击、磨擦,达到研磨破碎作用,后经由机器下部排料口排出。

技术参数

型号规格
Max入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
06 35 2P   37-55KW 2000-3000 12-30 2500×1620×2600
07 45 4P   55-75KW 1500-2500 25-55 2700×1760×2800
09 50 4P   110-150KW 1200-2000 55-100 3900×2000×3070
10 60 4P   150-180KW 1000-1700 100-160 4600×2350×3450
